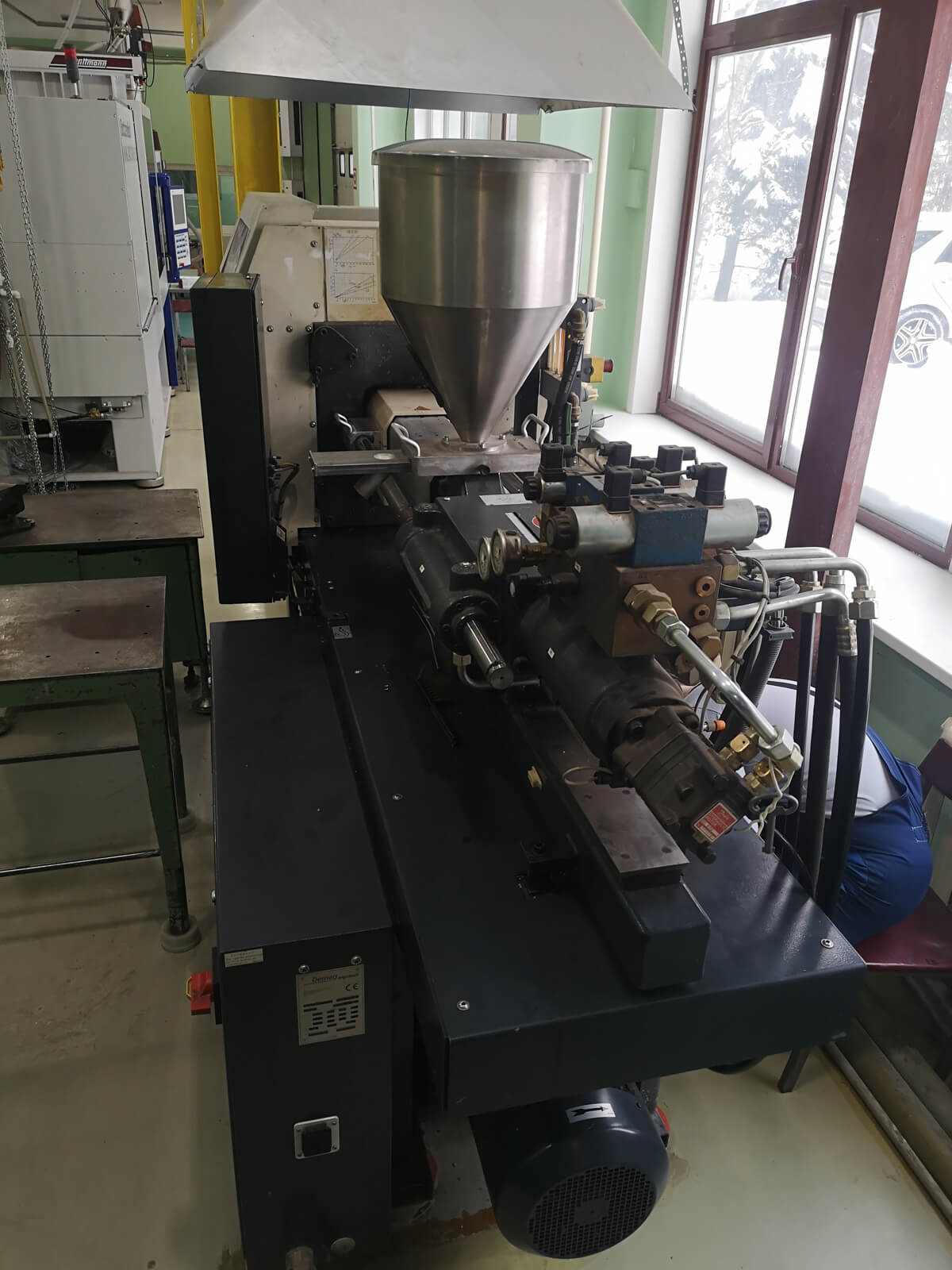

| Неисправность: | Пришла заявка на ремонт термопластавтомата Demag Viva. При запуске насоса SYDFEE-11/45RN00-10V3CX2M на стойке NC4 появлялся целый ворох ошибок:
ERGOCONTROL NC4 :
Естественно вся машина вставала в аварию. При попытке запуска насос SYDFEE-11/45RN00 не запускался. Иногда при попытке запуска насос начинал выть,
но при попытке калибровки-не калибровался.

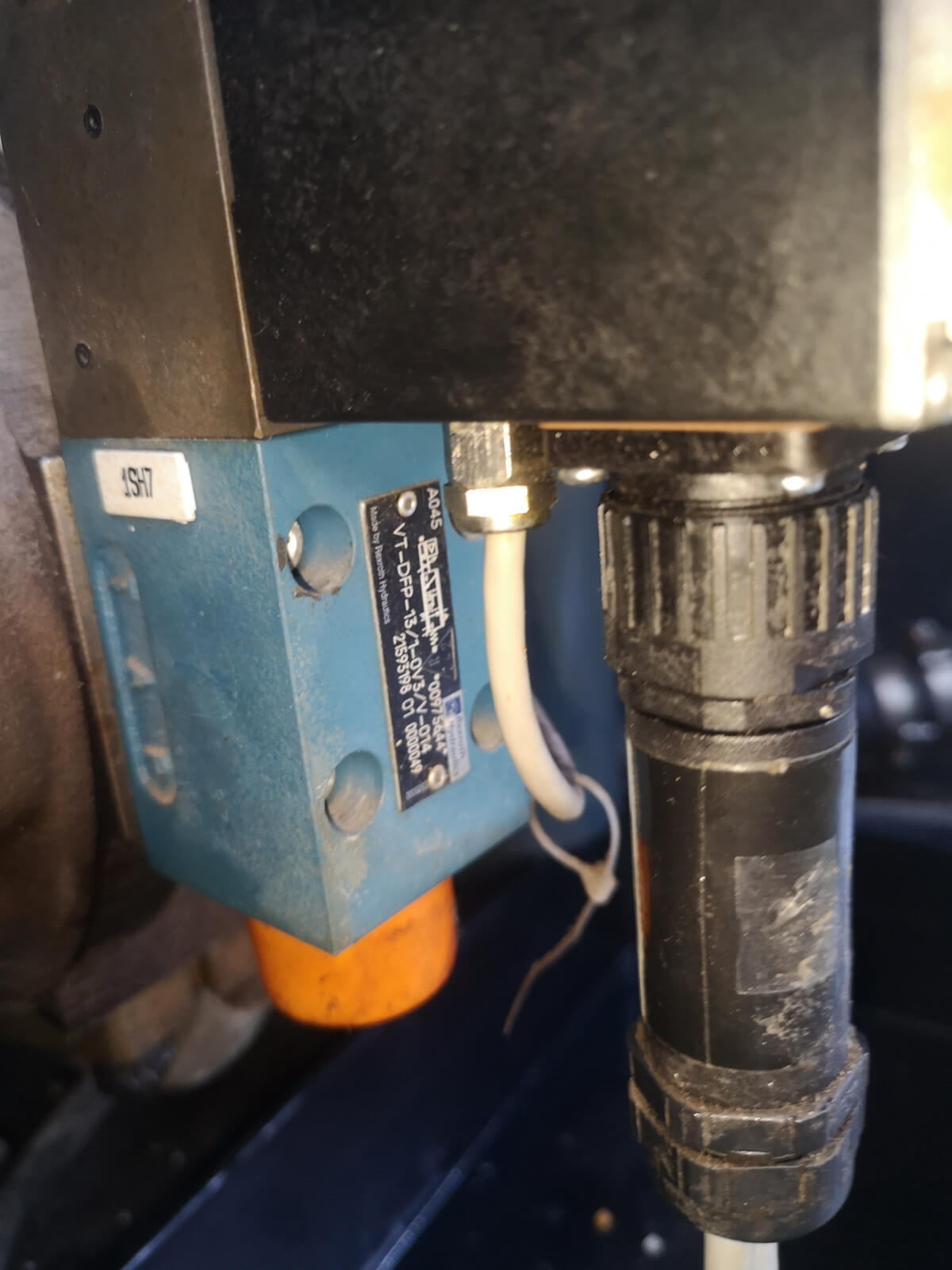

Пропорциональный клапан VT-DFP-13/1-0V3/V-014 очень сильно грелся. Даже визуально парило маслом на солнце (ТПА стоит у окна, своим гидравлическим боком
на южную сторону).
ТРЕВОГА отклонение температуры блокировка по температуре насос выключен калибровка насосов не произведена обогр.палст.цилиндра не оптимировано датчик давления сломан подогрев масла или прогр.включения |
| Что сделано: |

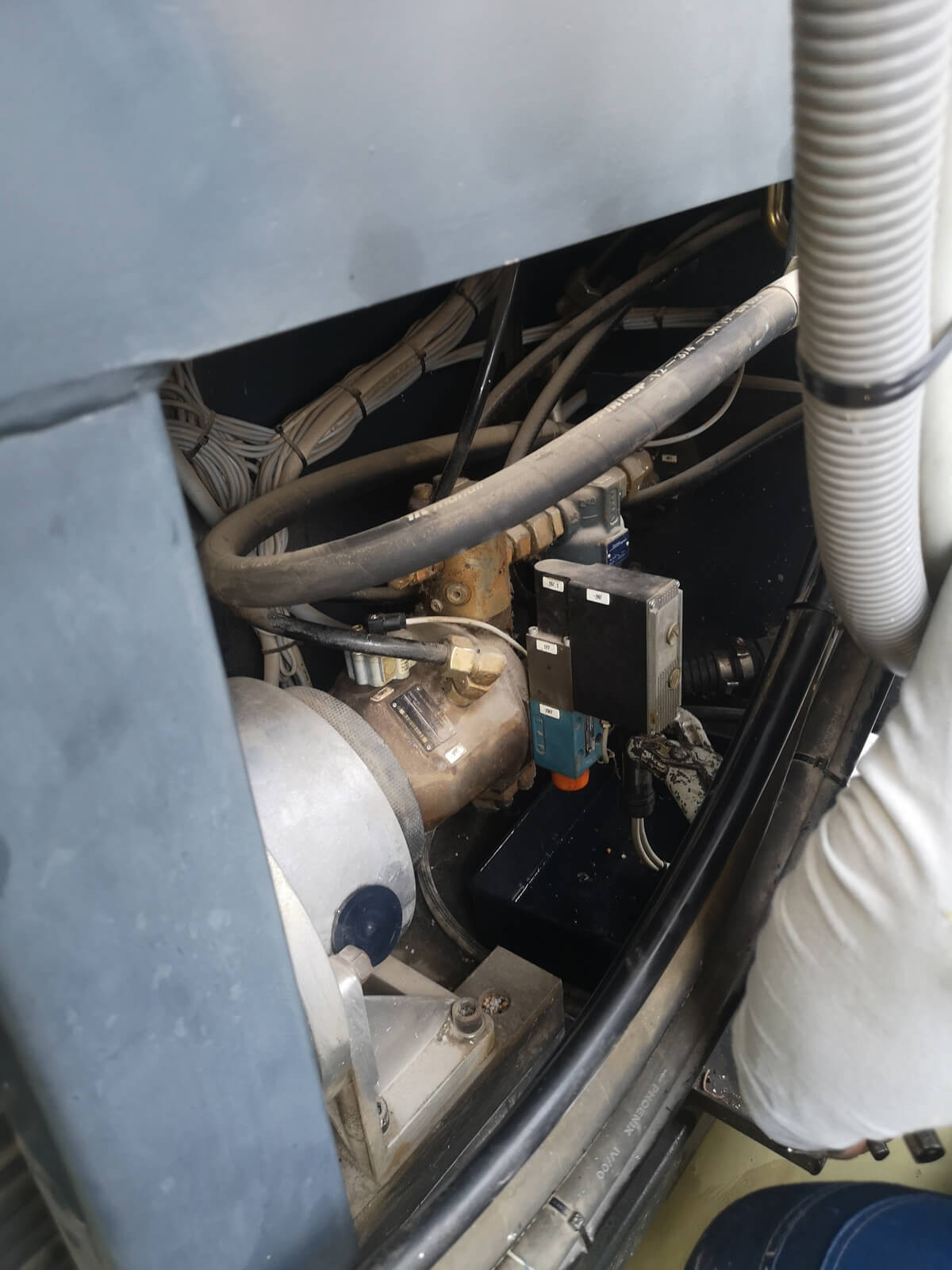

Как раз наша специализация. На машине-гидросистема SYDFEE Bosch Rexroth, главный пропорциональный клапан VT-DFP
и датчик угла VT-SWA-1-11/DFEE. Мы обслуживаем эту систему, а так же имеем подменный фонд запчастей для нее.

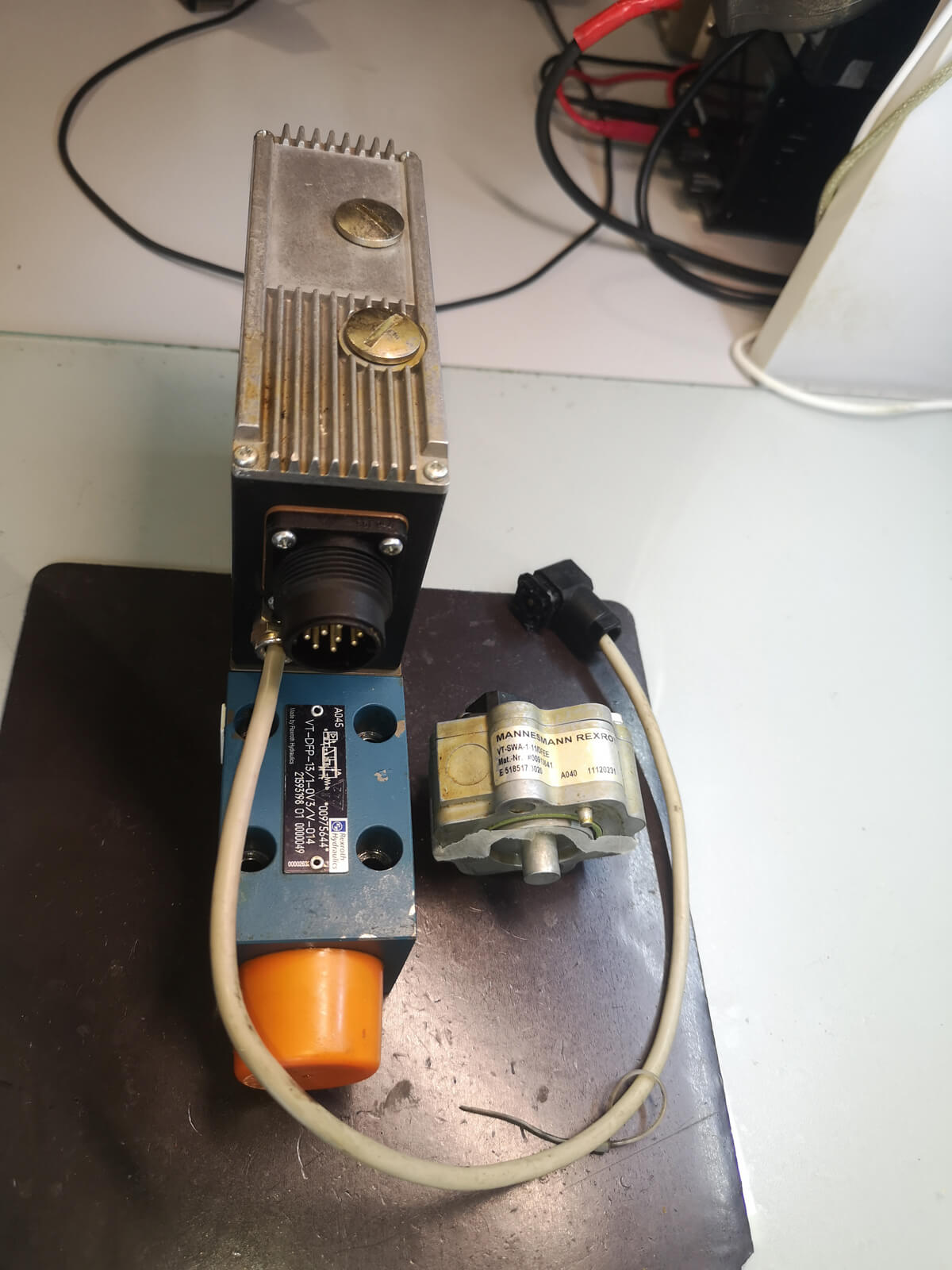

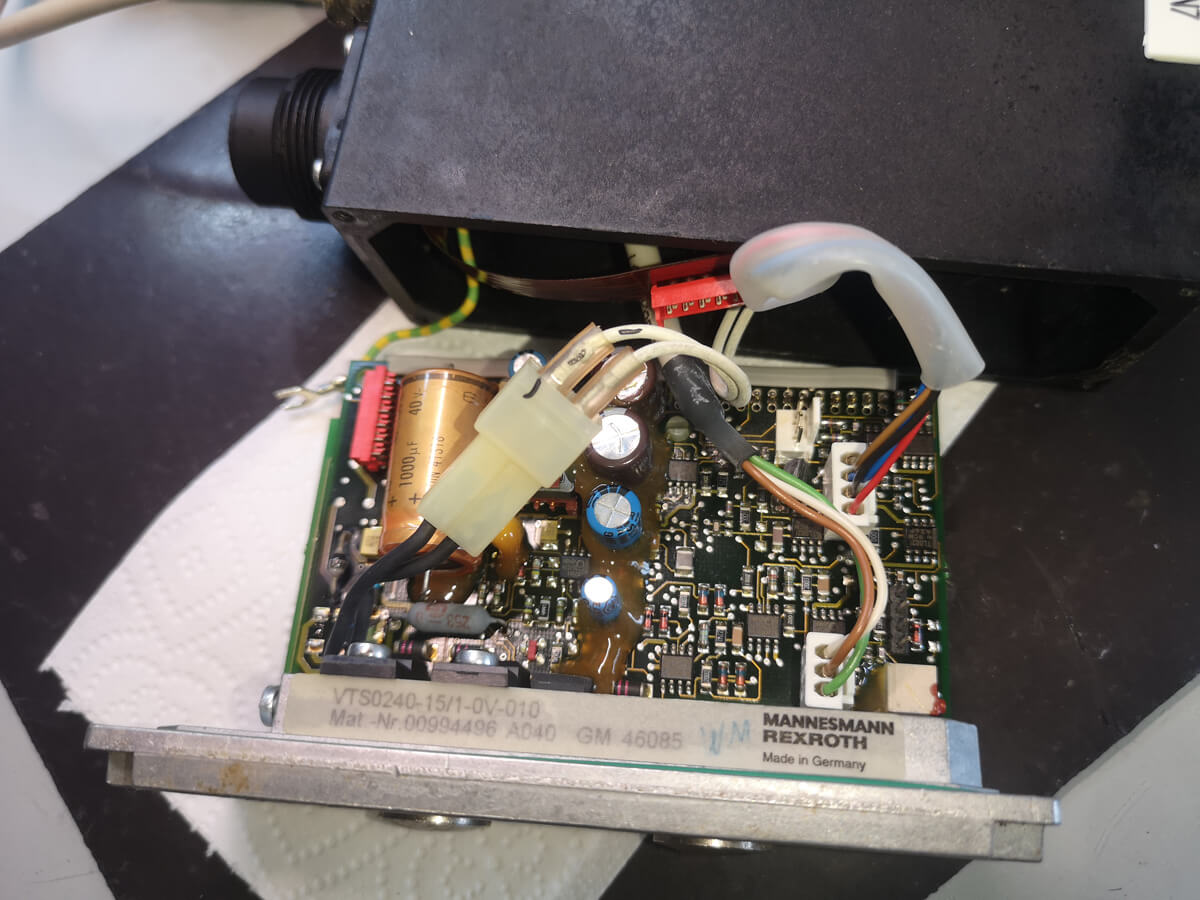

↳ В наличии (НН): пропорциональные клапаны VT-DFPE и 4WRSE [Склад ФизикаПром] До нас на производстве уже были люди, которые пытались решить проблему, но тщетно. А мы любим гидросистему Bosch Rexroth. Со слов главного инженера, лишь одна организация предлагала заменить пропорциональный клапан VT-DFP-13/1-0V3/V-014. Но стоимость самого клапана и работы была космической, что не позволяло согласовать бюджет. Данный клапан был забран в лабораторию, где он был вскрыт и диагностирован. В результате диагностики было выявлено, что клапан действительно неисправен в части электроники, а первопричиной этого стал транзисторный ключ, который с помощью ШИМ-сигнала управляет током соленоида. Этот транзистор при сгорании ушел не в обрыв, а в короткое замыкание, вызвав сильный нагрев платы внутри корпуса (до расплавления припоя), уплывание части компонентов с посадочных мест, множественные замыкания компонентов между собой и выгорание части компонентов. Было ясно, что нужен реверс-инжиниринг, т.е. отрисовать всю схему двухэтажного бутерброда плат, раскусить все схемотехнические решения немецких инженеров, и отремонтировать. Что и было сделано. |

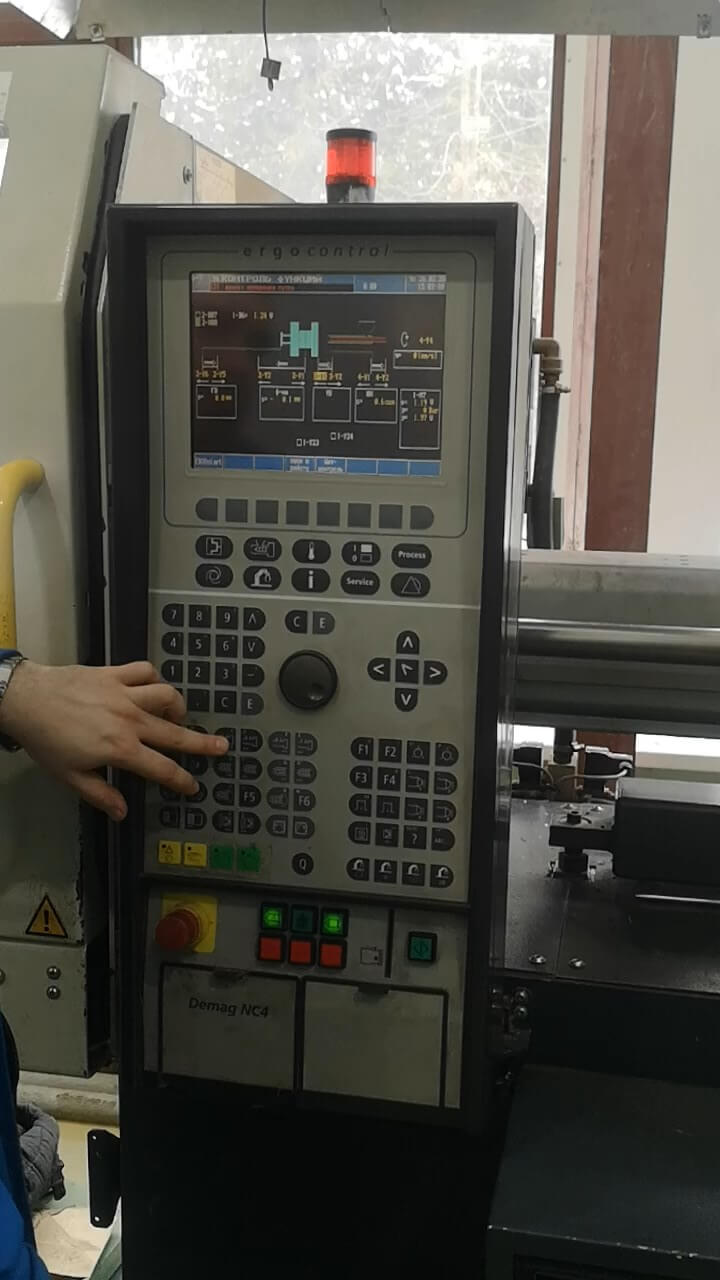

| Результат: | Клапан и машина успешно запущены в штатном режиме, рабочий цикл автомата восстановлен. |
| Сроки работы: | 7 рабочих дней. |
| Стоимость: | Согласно тарифам [см. на главной] |
| Экономия: | 600 000 ₽. |
