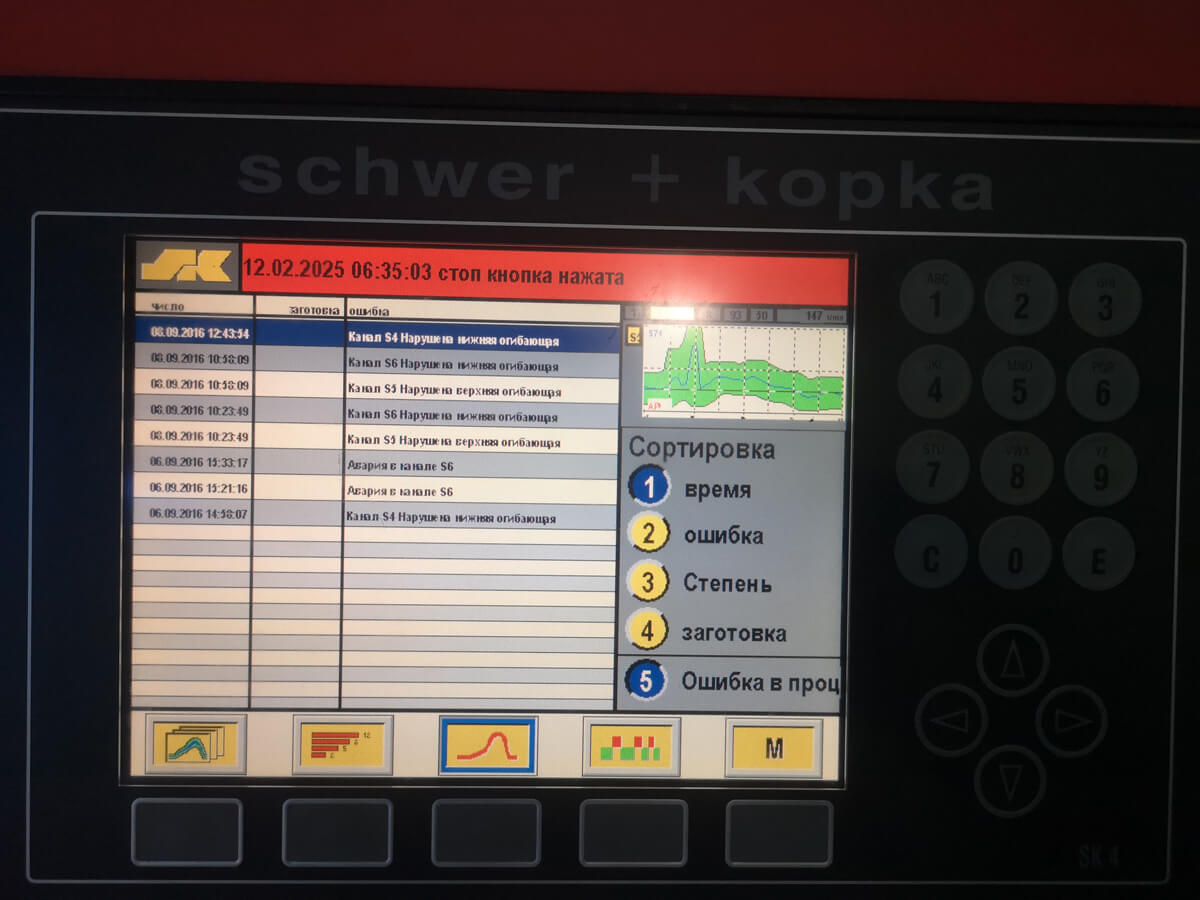

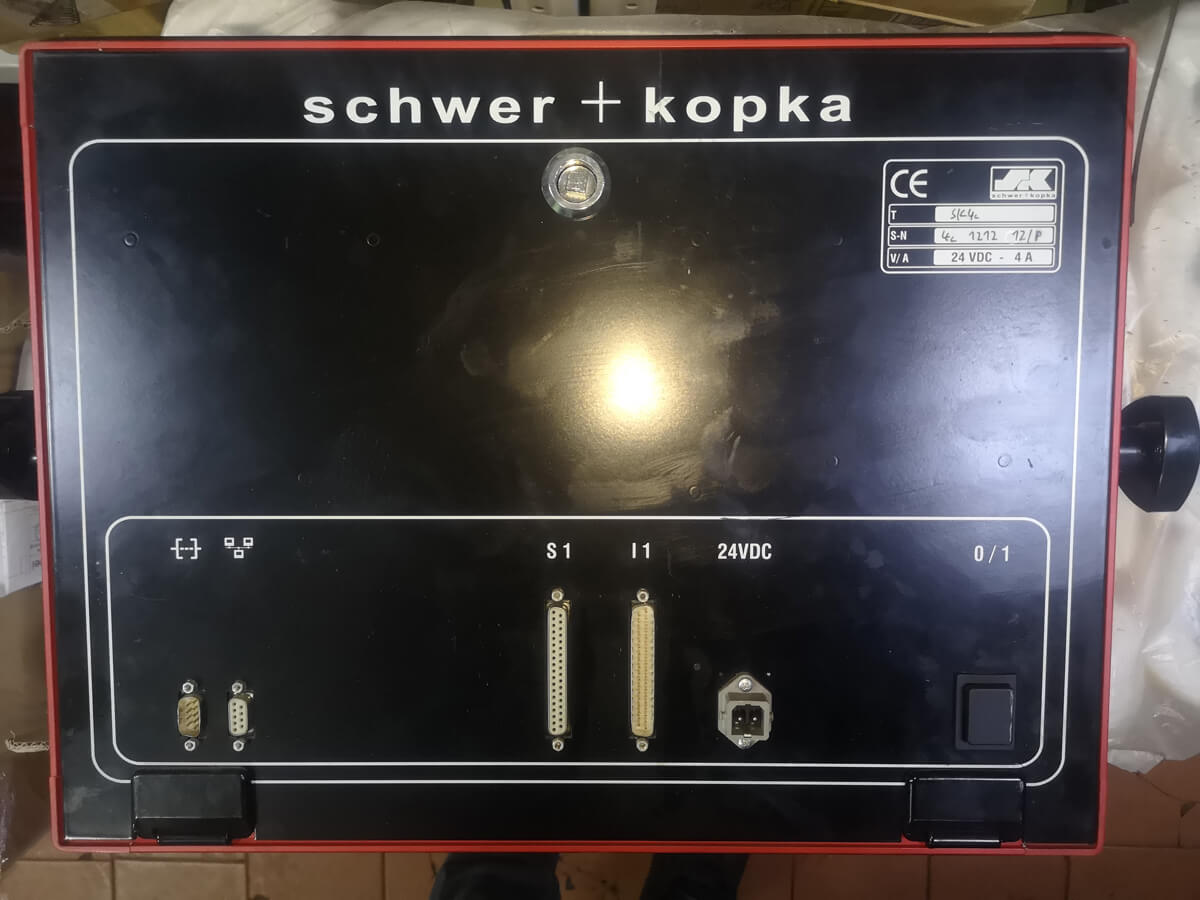

| Неисправность: | Еще один терминал контроля качества процесса высадки металла
SCHWER+KOPKA SK4C отказался работать так давно, что ни директор, ни персонал не помнили, что с ним произошло.
Тем интереснее!
ФизикаПром взялась за диагностику. |
| Что сделано: |
Забегая вперед, скажем: эти высокотехнологичные терминалы контроля качества процесса холодной, теплой (подогреваемой) и горячей высадки металла очень надежные.
Однако суровые условия заводских производственных цехов неумолимо изнашивают даже их. Перепады температур, ударные вибрации, масляный туман
не щадят электронику. Вот и данный терминал долго и исправно трудился, пока в один момент тихо и мирно не вышел из строя. Что же именно приказало долго жить - нам предстояло выяснить.

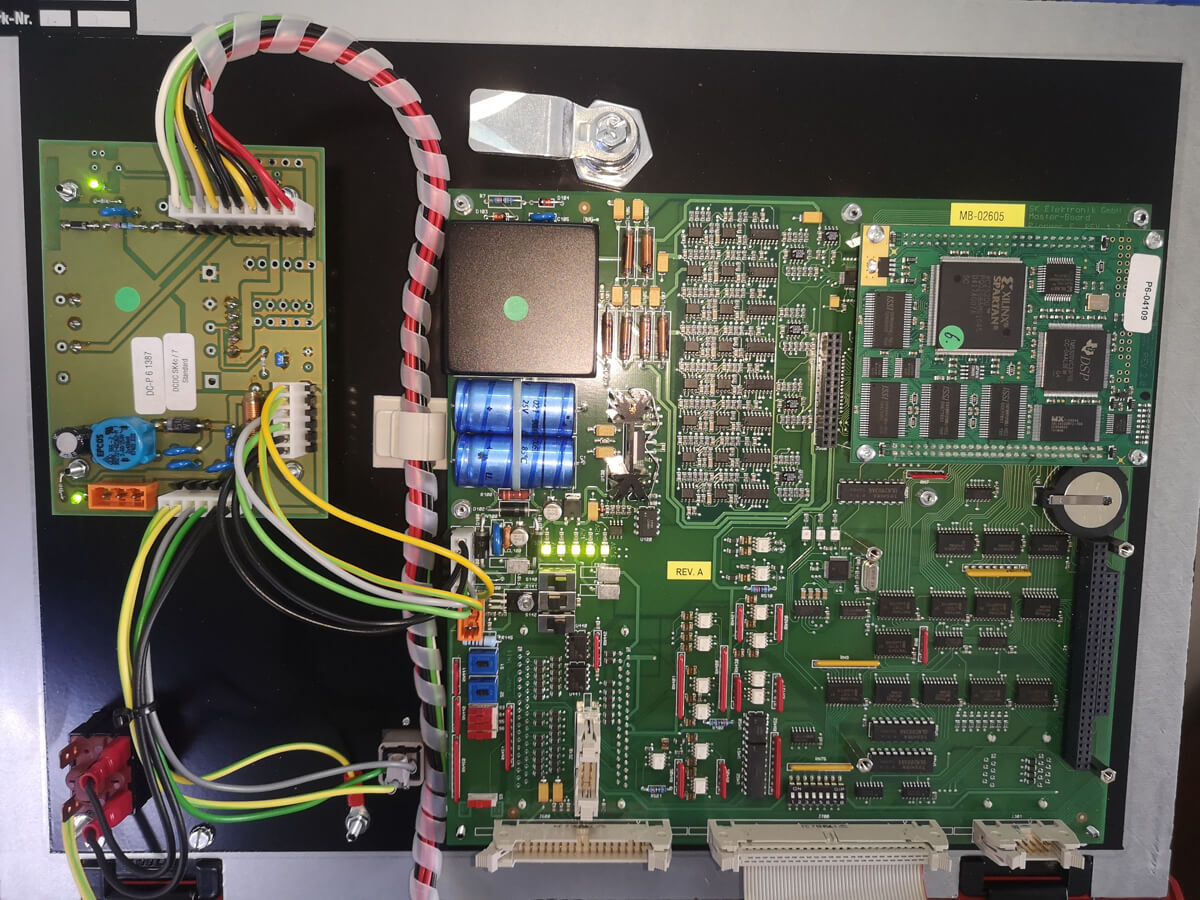

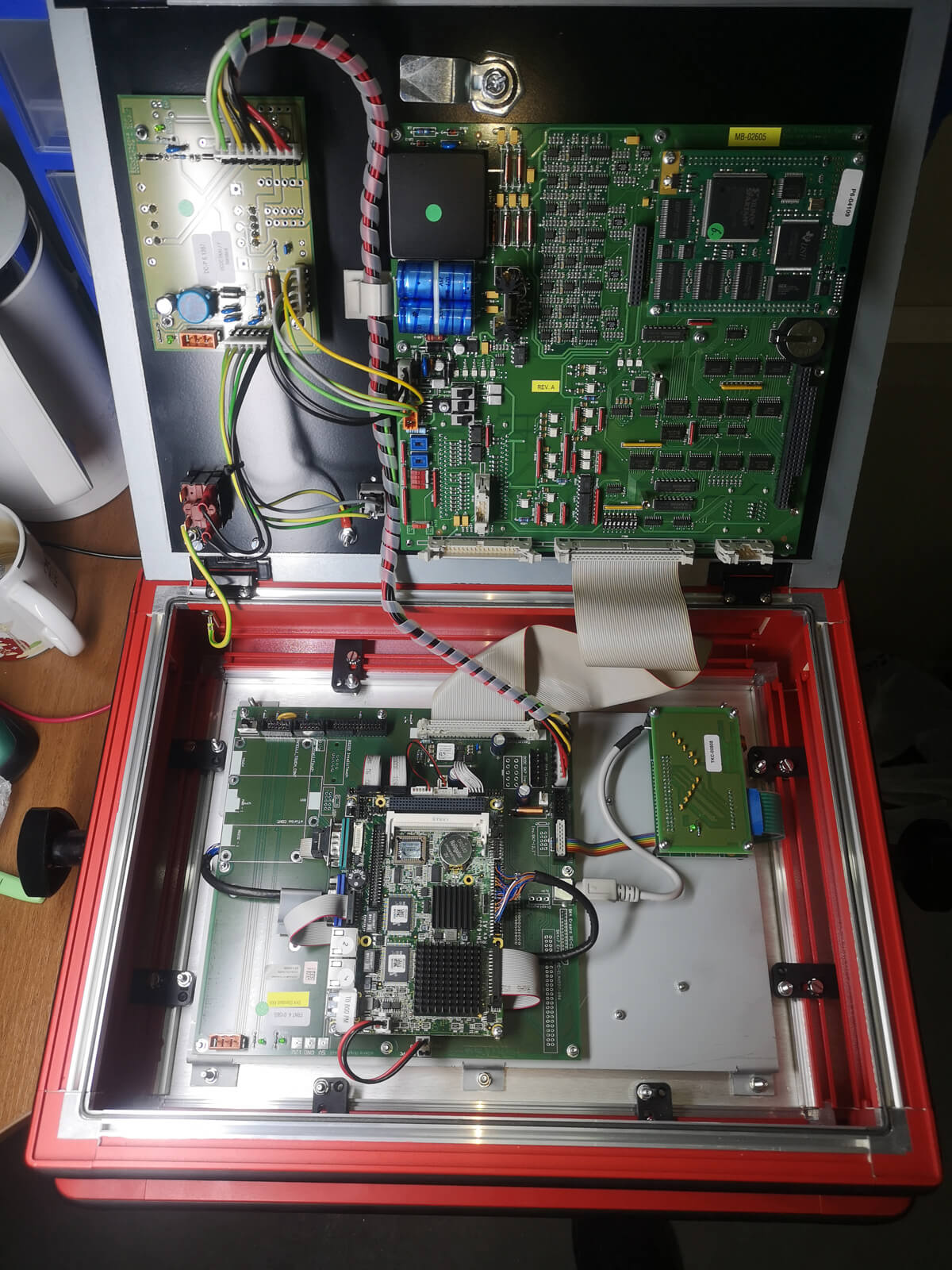

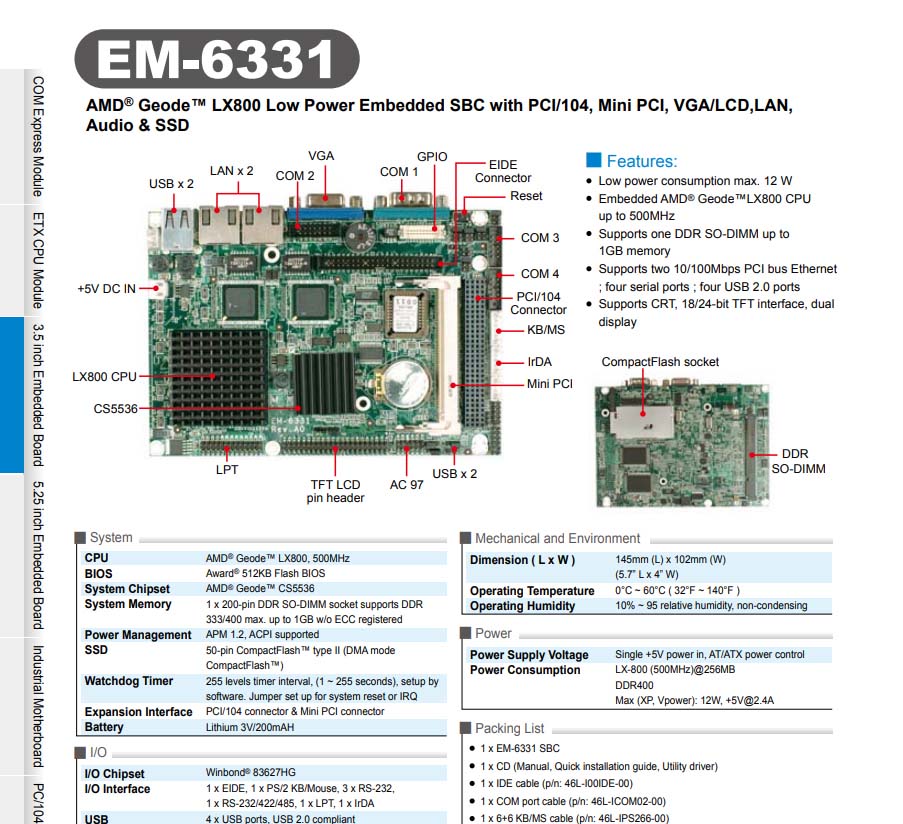

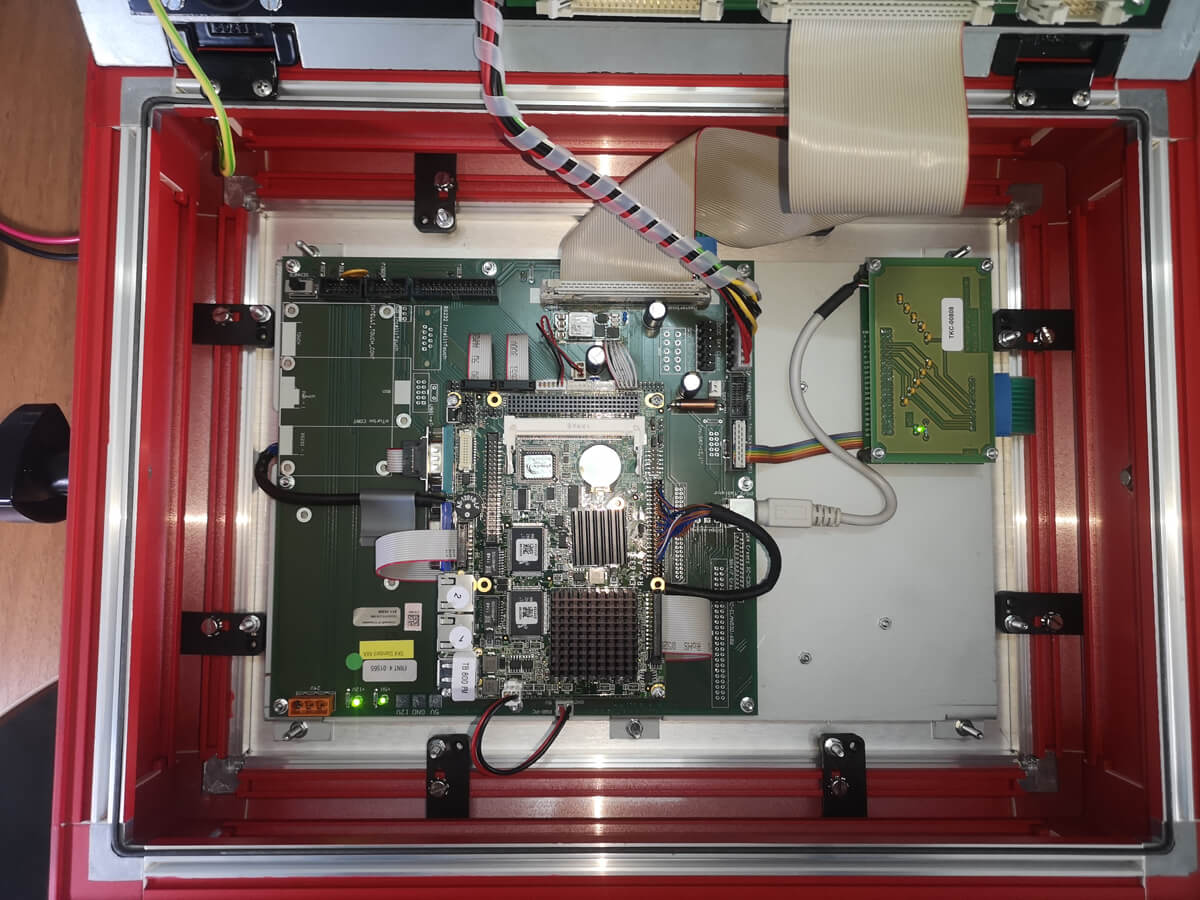

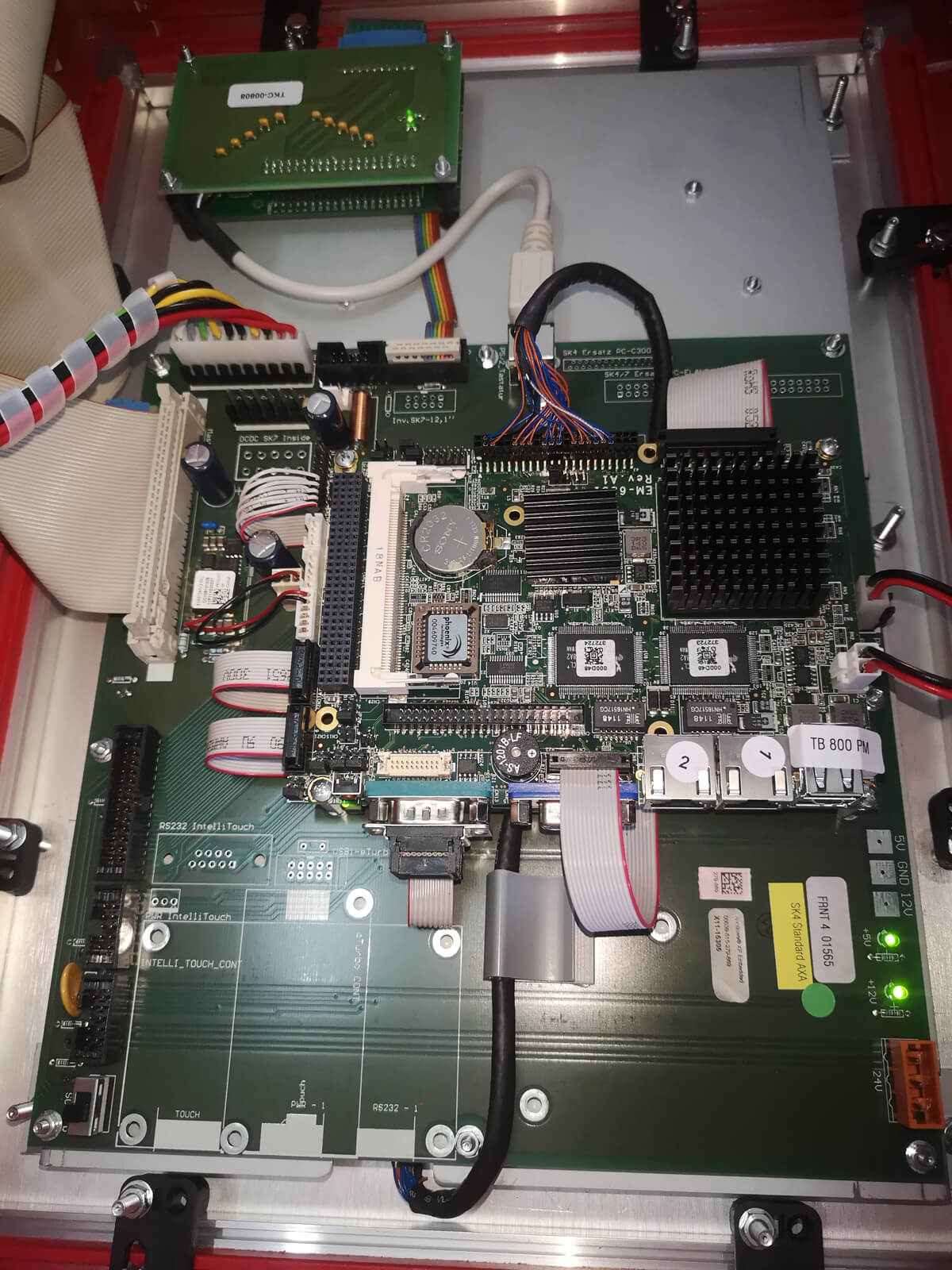

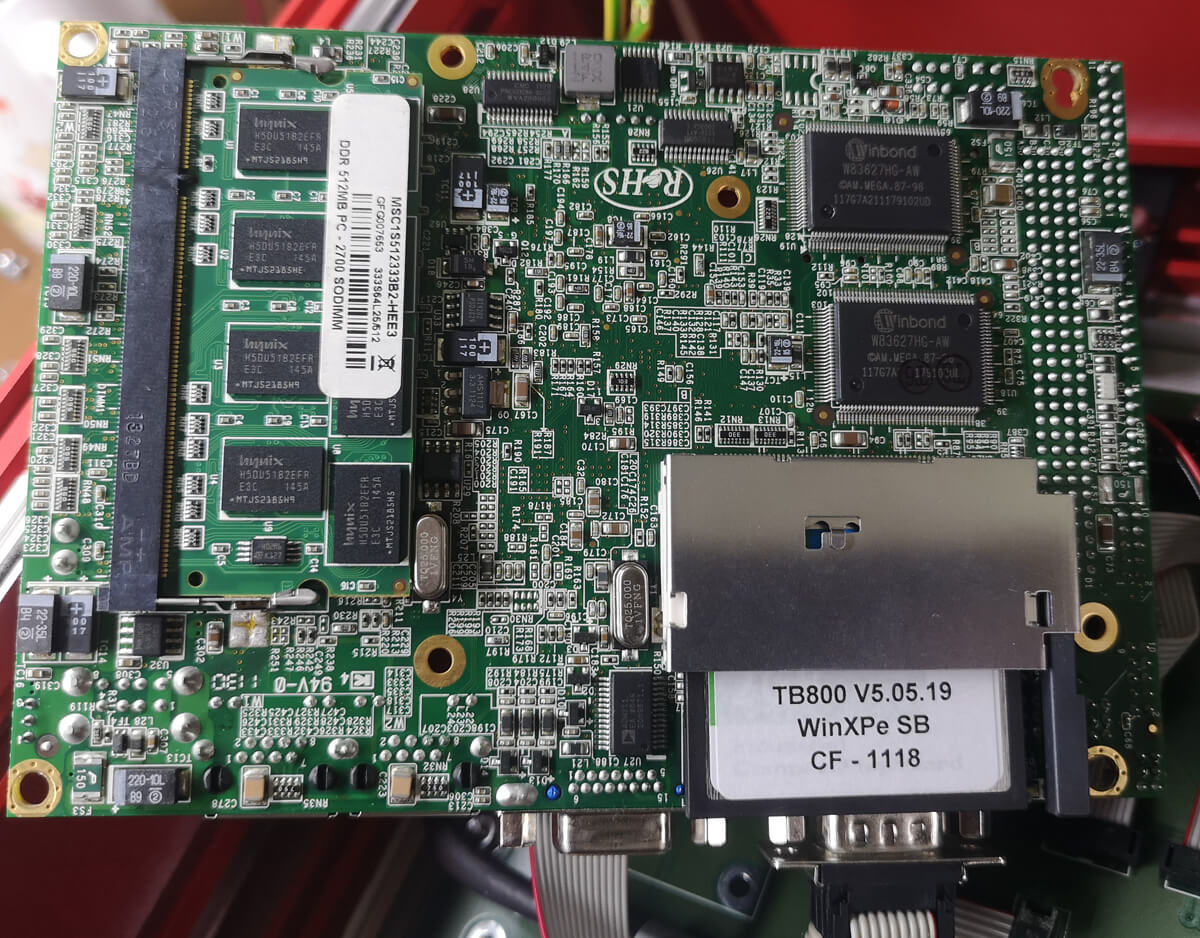

Вскрыв корпус терминала, мы можем видеть, что он построен на базе одноплатного промышленного компьютера AMD® Geode™ LX800 Low Power Embedded SBC with PCI/104, Mini PCI, VGA/LCD, LAN, Audio & SSD "EM-6331 REV. A1". На плате установлен держатель для CF-карты (CompactFlash), а на самой карте наклейка с надписями TB800 V5.05.19 WinXPe SB CF-1118. Перед дальнейшими манипуляциями сделали резервную копию карты! [запросить копию] Итак, терминал работает на базе ОС Windows XP. Значит, нужно использовать специфический подход к ремонту, применимый к архитектуре IBM-совместимых компьютеров (x86). Сначала послушали зуммер. В диагностике это не помогло - он молчал при подаче питания. Затем подключили POST-карту "DEBUG CARD EXPERT" и подали питание. "Power On Self Test" указал код останова C1, что означает аппаратную неисправность оперативной памяти (ОЗУ/RAM). Поменяли планку ОЗУ. Зуммер заветно пикнул 1 раз. Но компьютер все равно не загружался в ОС, на POST-карте появился новый код останова, значение которого было двояким и малоописанным, достоверной информации по нему найти не удалось. Дальнейшая диагностика распространилась на периферийные узлы и платы терминала. Причина была найдена. Неисправна была одна из линеек подсветки экрана Sharp LQ104V1DG51. Именно она коротила и "звенела", давая дикую наводку и периодические просадки по линии питания +5В, что не позволяло запуститься одноплатному компьютеру "EM-6331 REV. A1", который также питается от этой линии (обычным мультиметром такое не увидишь, нужен осциллограф). Что касается причины неисправности: известно, что древние лампы подсветки подобных ЖК-экранов являются чуть ли не самым слабым звеном в электронике, датируемой нулевыми и десятыми годами. Они крайне чувствительны к атмосфере воздуха, в которой работают, к вибрациям и перепадам температур. А оперативная память, по нашему твердому убеждению, пришла в негодность из-за деградации кремния, пока лежала на складе в течение почти 10 лет. |
| Результат: | Терминал отремонтирован.
Параллельно, для этого клиента, ФизикаПром ремонтировала и более новый терминал SCHWER+KOPKA SK400, который штатно эксплуатировался на станке - многопозиционном автомате теплой (с индуктором) высадки FORMAX FXP46S. Он был отремонтирован быстрее, поэтому остался на машине. А SCHWER+KOPKA SK4C продолжил лежать на складе, но уже в исправном состоянии! |
| Сроки работы: | 3 рабочих дня. |
| Стоимость: | Согласно тарифам [см. на главной] |
| Экономия: | 400 000 ₽. |
