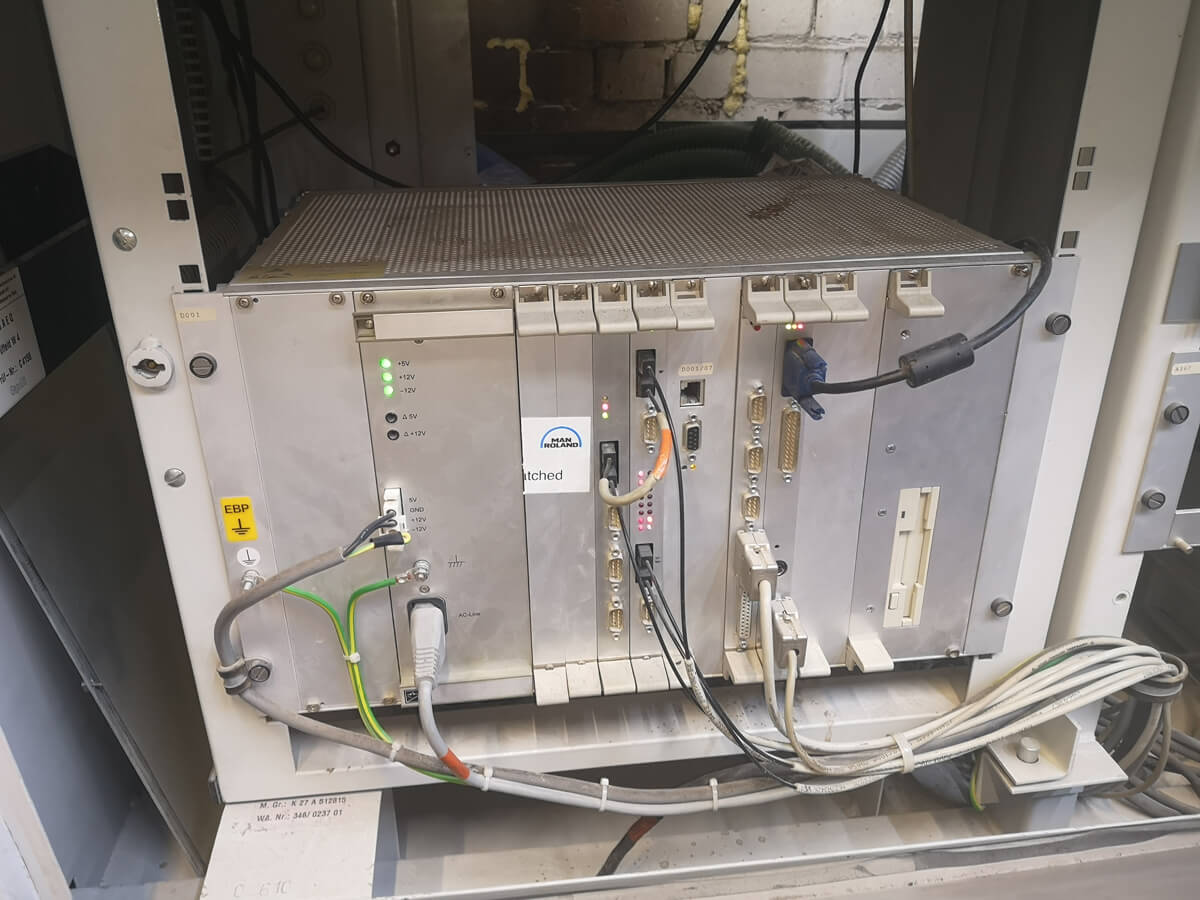

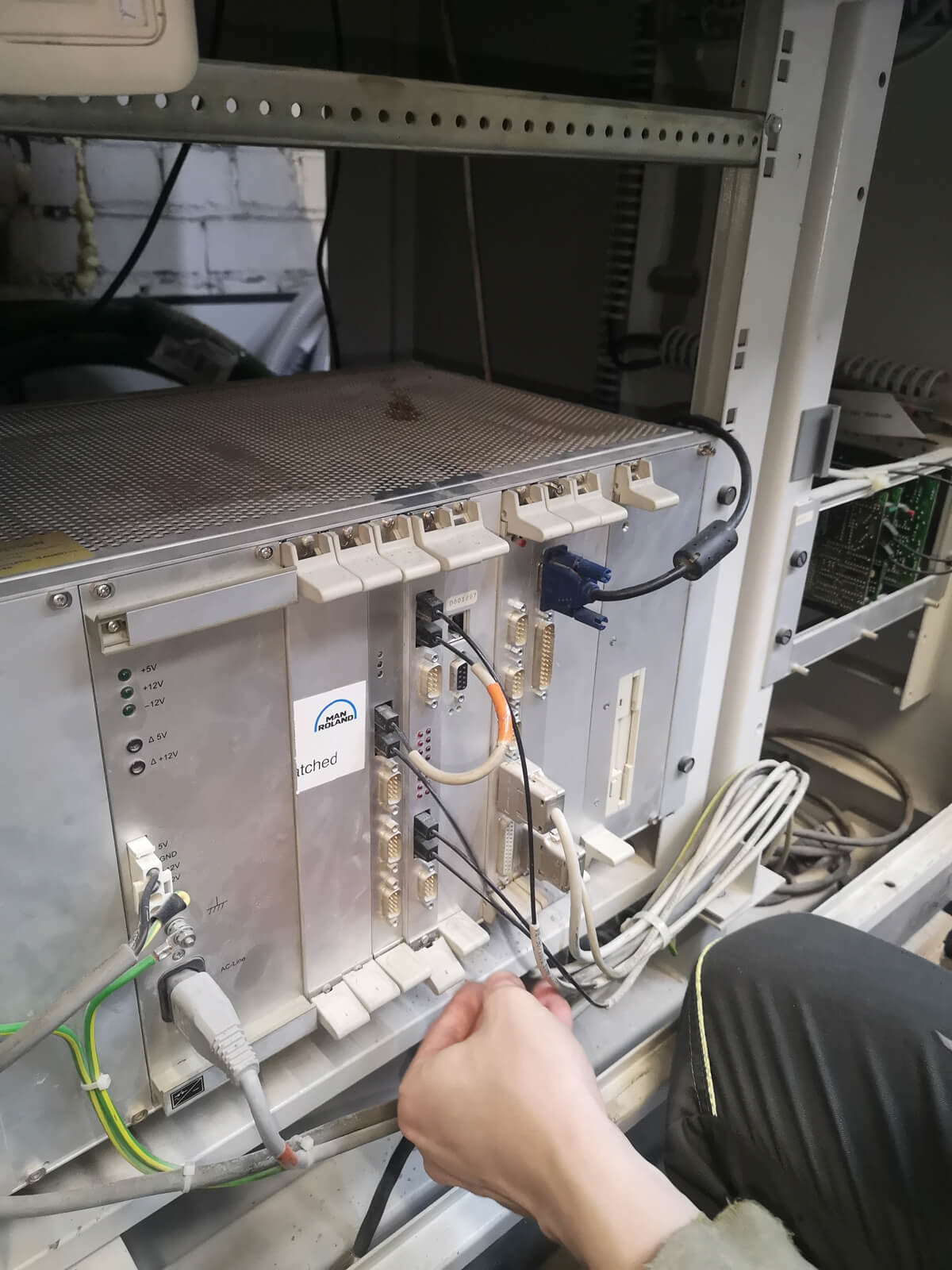

| Неисправность: | Будучи очень популярной офсетной печатной машиной, Man Roland серии 300 (Roland 306) не покладая валов работала на благо владельца и заказчиков. Но каждое утро операторы, включив машину, видели одну и ту же картину на управляющем компьютере с пультом LSR (ОС COMBIOS). Часы и календарь на экране монитора сбрасывались в дефолтные значения, в 2005 год. К моменту, когда ФизикаПром подключилась к задаче, директор компании уже был осведомлен от имени Московского Гуру всея Руси по Роландам, что недалек час полного отказа программного обеспечения. Мы с интересом взялись за работу! |
| Что сделано: | Начав с выяснения подробностей, мы узнали, что главный специалист страны по Роландам (не будем называть имен)
уже год пытается решить эту конкретную проблему с этой машиной, чтобы спасти ее от полной неминуемой гибели. Однако усилия к тому

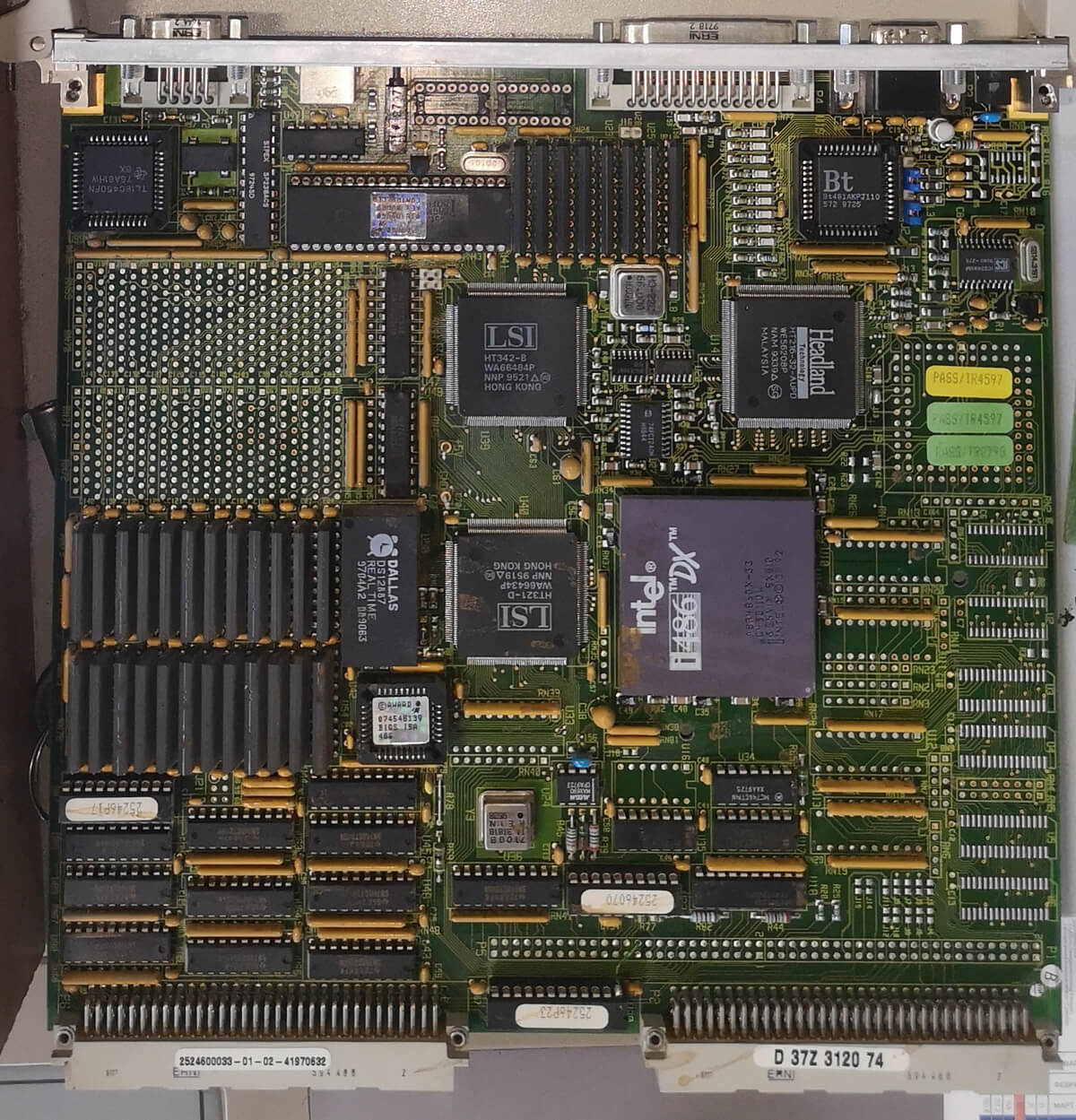

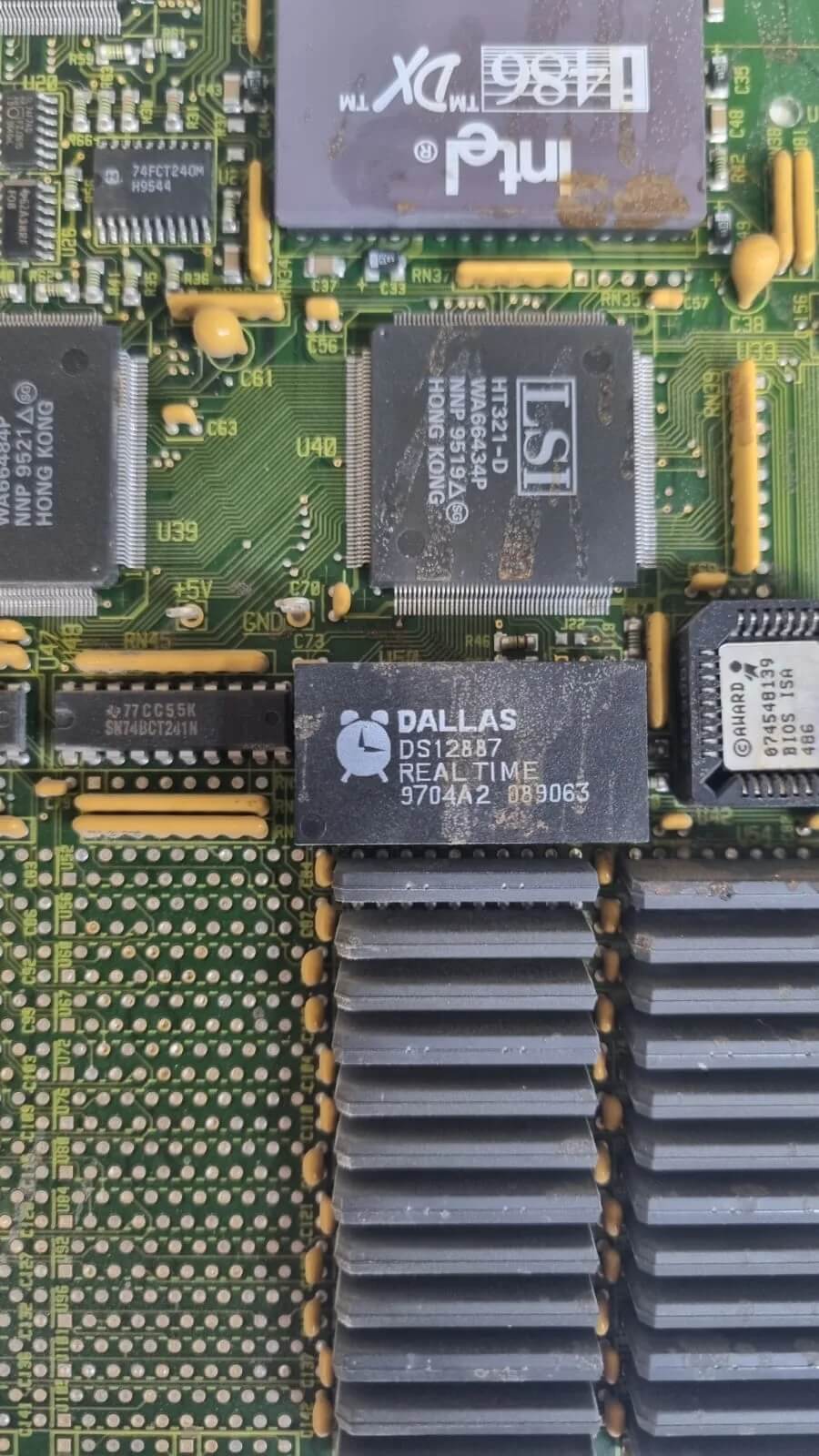

моменту так и не дали результат. Сложность заключалась в том, что в данном типе оборудования, созданном на базе архитектуры Intel i486 DX, на материнской плате MAN Roland ET-CPU 03 (артикулы D 37Z 3120 74 / 2524600033-01-02) и периферийной плате связи F 35A 4950 70 / B 37V 1045 70 имеется некий чип памяти Dallas под названием Dallas DS12887 (или более новый DS12887A+). Это энергонезависимая память NVRAM, в которой хранится так называемый паспорт машины-часы, календарь, настройки BIOS, тайминги, конфигурация, идентификаторы и т.д. Однако ее энергонезависимость все же зависима от заряда интегрированной в чип батарейки. И хватает его, по обещаниям производителя, на 20 лет. На дворе 2026 год, батарейка на грани, скоро память обнулится. Нужно срочно сохранять содержимое памяти(дамп) и записывать на новый чип с новой батарейкой. Однако, оказалось, ни один из ныне поддерживаемых на рынке программаторов (ChipProg, ChipStar, XGecu) не поддерживает чтение и запись данного чипа памяти DS12887 (лет 10 назад была поддержка, потом убрали из-за некорректной работы). Так вот, вышеупомянутый Гуру в течение года писал и просил разработчиков российского программатора ChipStar добавить поддержку или поделиться старой версией ПО. Однако старые версии ПО (SW-Software) современных программаторов привязаны к старой версии FW-Firmware (внутренней прошивке программатора). А программаторы старой версии FW давно не выпускаются, найти их крайне сложно. К тому же они автоматически обновляются при выпуске новых версий SW. Первым делом мы применили всем известный Дремель-Мод. Это метод восстановления такого чипа, когда в нем аккуратно дремелем (бор-машиной) снимается пара миллиметров пластика корпуса, обеспечивая доступ к контактам внутренней батарейки. И подпаивается внешняя батарейка, например, CR2032. На этом ремонт был бы завершен, НО… Как бы аккуратно мы не фрезеровали корпус, статика все равно сделает свое дело, что и произошло. После возврата чипа на материнскую плату машина отказалась запускаться, и красиво зависла на синем экране сообщений загрузчика системы. Все увидели ошибку загрузки пульта управления станка MAN Roland (см.фото). Произошел сбой памяти CMOS Award BIOS печатной машины.

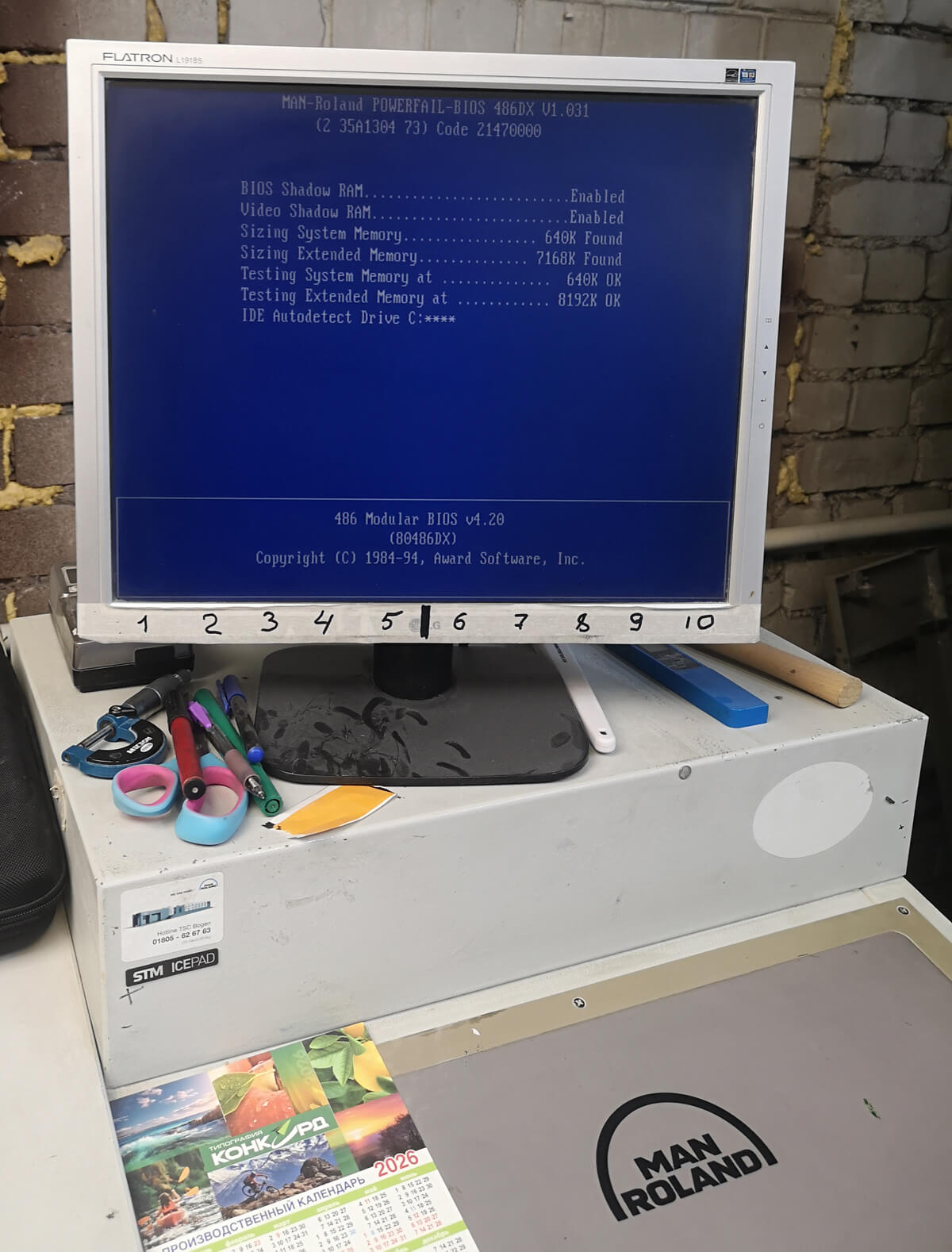

MAN-Roland POWERFAIL-BIOS 486DX V1.031
Для решения данной задачи мы, не долго думая,
разработали свой собственный ПАК (программно-аппаратный комплекс) Dallas RTC Cloner, который сможет прочитать разряженный
и записать новый чип Dallas DS12887. Как раз начинались майские праздники, и провели мы их за разработкой в экстренном

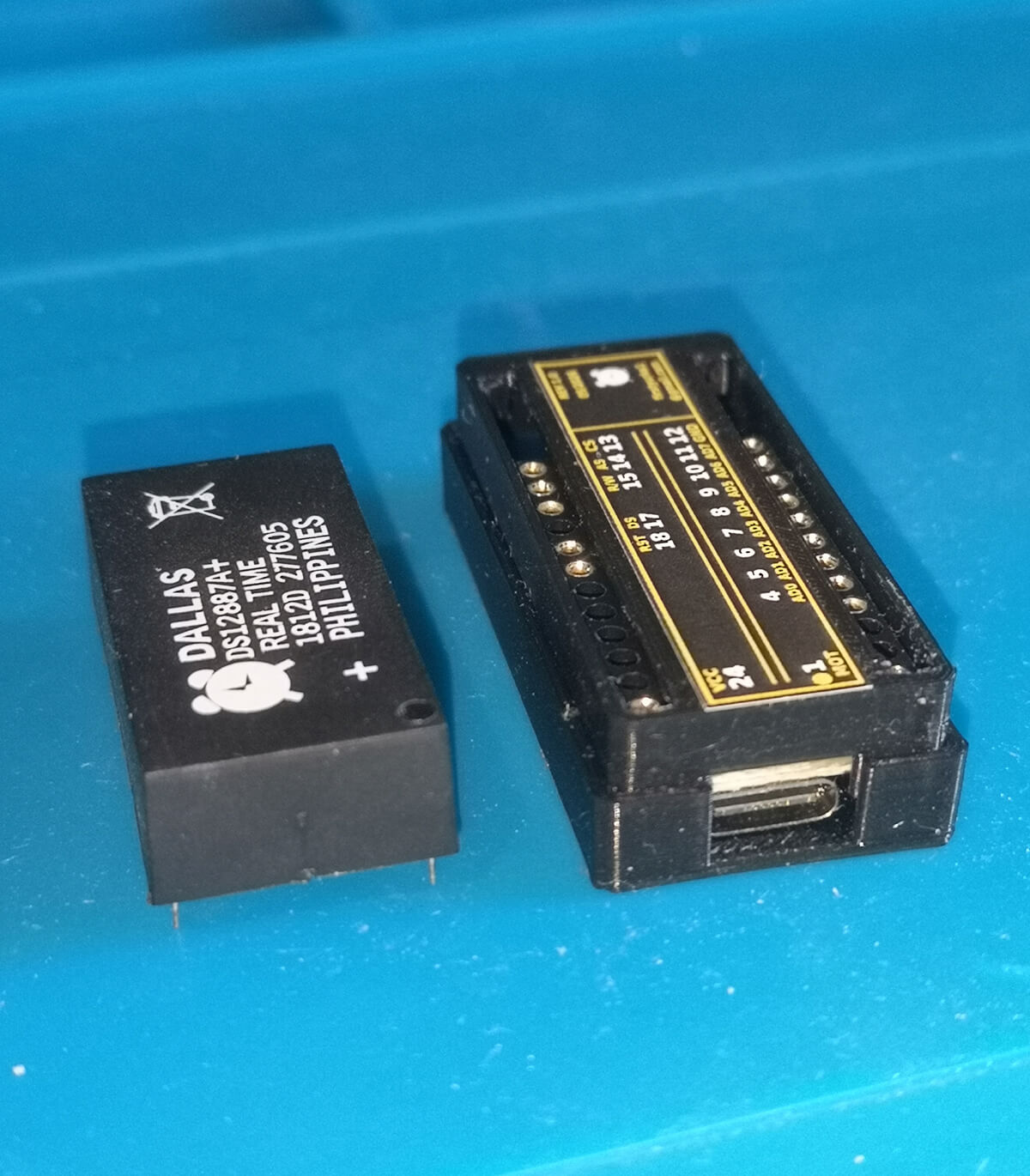

порядке данного ПАКа). Готовый Dallas RTC Cloner представлял из себя небольшой кубик соизмеримый с самим чипом (см. фото)

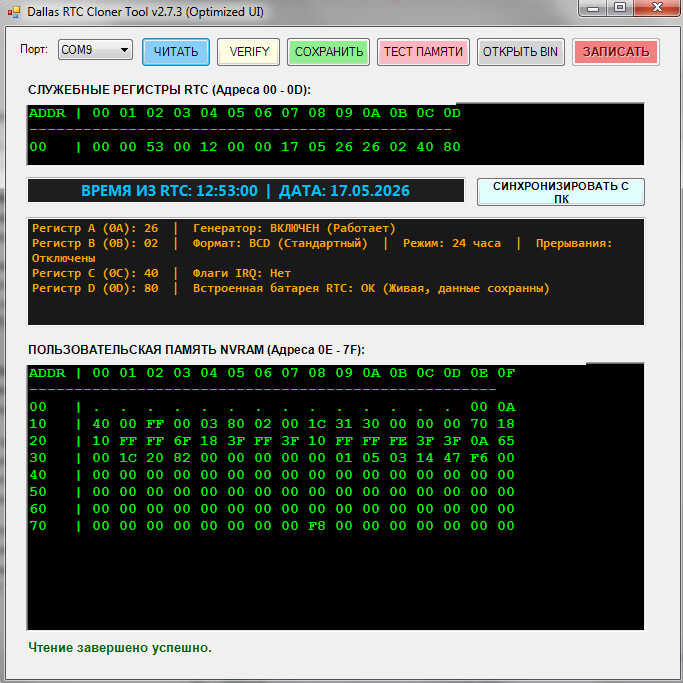

и программу для Windows, в которой в пару кликов можно посмотреть, расшифровать, проанализировать и понять всю суть данных
хранящихся в данном чипе. Умная получилась программка) Считав содержимое памяти чипа, мы убедились, что данные повреждены,
структура и паттерны не соответствовали никаким общепринятым стандартам. А, значит, нужно создать все заново, написать С НУЛЯ.
Что компания ФизикаПром и сделала!(2 35A1304 73) Code 21470000 BIOS Shadow RAM...............Enabled Video Shadow RAM..............Enabled Sizing System Memory.......640K Found Sizing Extended Memory....7168K Found Testing System Memory at......640K OK Testing Extended Memory at...8192K OK IDE Autodetect Drive C:**** |
| Результат: | Владелец был счастлив, как в день Победы в 45!) |
| Сроки работы: | 10 рабочих дней. |
| Стоимость: | Согласно тарифам [см. на главной] |
| Экономия: | 1 000 000 ₽. |
